Montaj
Kızak koruyucu Teleskopik sac kapakların Makineye Montajı;
1. Sıklıkla kayıt koruyucuların kapalı/yarı açık halde iken makineye montajı yapılmalıdır.
2. İlk iki ve son iki kutu kapalı,ara kutular yarı açık haldeyken kayıt koruyucuyu, kayıtlar üzerine, kılavuz kızaklarına tam oturduğundan emin olacak şekilde yerleştirin.
3. Sabit kutuyu (sıklıkla en küçük kutuyu) bağlantı deliklerinden, x exseninde kayıtın alnına ,y ekseninde gövdeye kastırmadan civata ile bağlayın. (Gerekiyorsa bağlantı deliğini gereken yöne doğru büyütün.)
4. En büyük kutuyu, bir önceki kutuya hafifçe baskı yapacak şekilde tablanın bağlantı deliklerinden cok az (0.5-1 mm) yukarısına sıkıca civatalayın.(Gerekiyorsa bağlantı deliğini gereken yöne doğru büyütün)
5.Civataları hafif gevşek bırakarak kayıt koruyucun, makinenin çalıştırılması ile şekillendirilmesinden kesinlikle kaçınılmalıdır.
6. Kızak koruyucu Teleskopik sac kapağın dümdüz olduğuna ve metal, plastik veya rulmanlı kılavuz kızakları için kayıtların kaygan ve temiz olduğundan emin olunuz.
7. Kızak koruyucu Teleskopik sac kapağın Montaj yüzeylerinin kayıt,gövde,tabla yüzeylerine paralel bağlandığından emin olunuz.
8. Tablayı manuel olarak max.’a hareket ettirin, Kızak koruyucu Teleskopik sac kapak açıkta ise(bohrwerk) ince bir yağla,kapalı yerde ise(işleme merk.)soğutma yağı ile yağlayın.
9. Kızak koruyucu Teleskopik sac kapağı max.’a ve min.’a manuel olarak hareket ettirin ve kızak koruyucuyu gözle ve elle kontrol edin.Hareket halinde teleskopik kapak üzerinde kutuları esnetecek düzeyde aşırı titreme olmamalıdır.
Kızak koruyucu Teleskopik sac kapakların,
Demontajı;
1. Kızak koruyucu yan sıyırıcıları vidalı pirinç veya bronz sıyırıcı ise bu vidaları sökerek kayıt koruyucuyu demonte ediniz.

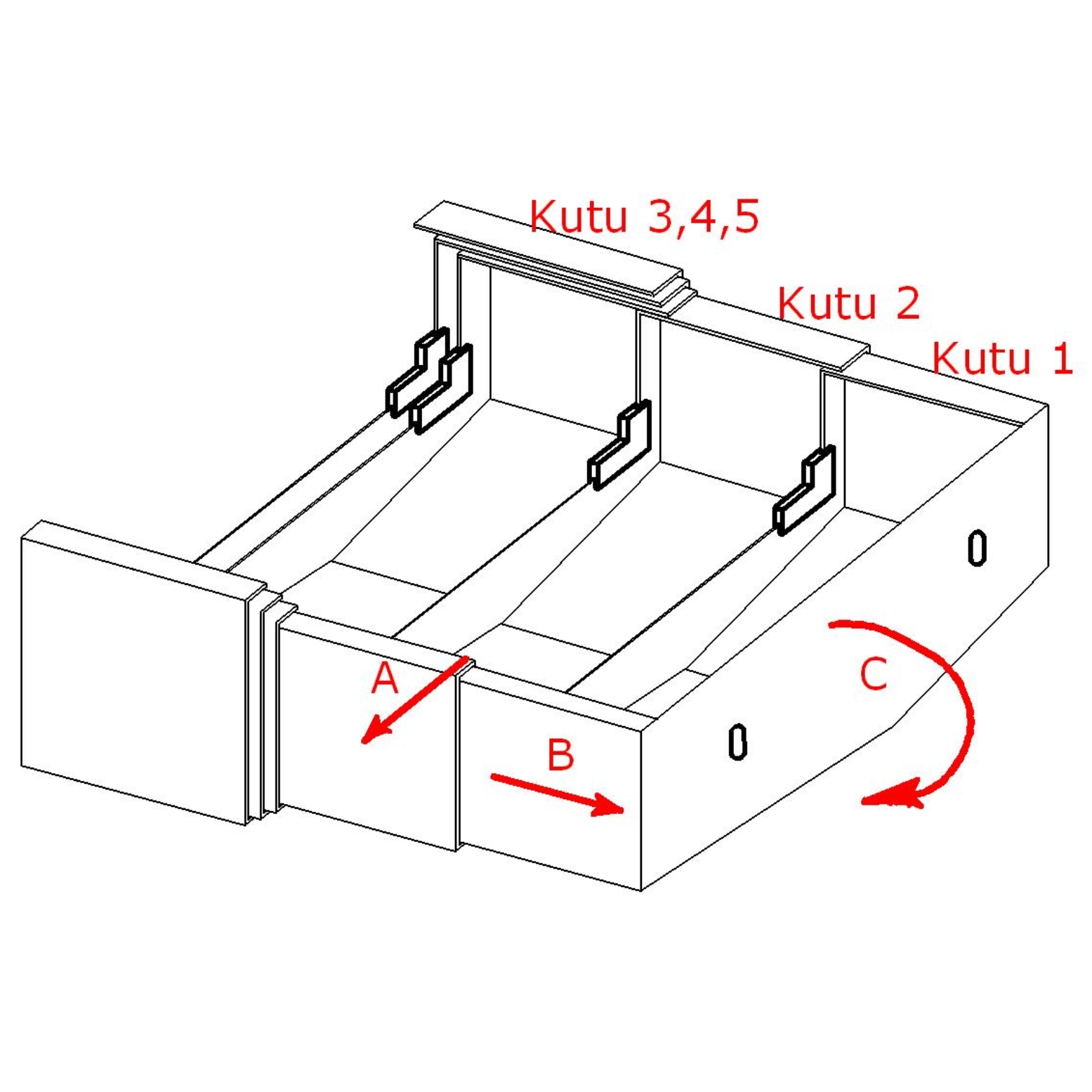

2. Aksi halde; En küçük kapağı ve ardagelen kapağı (kutu 1 ,kutu 2) şekildeki gibi B yönünde sıyırıcılara dayanıncaya kadar çekiniz.
3. Sol el ile kutu 2’ nin A yüzeyini şekildeki ok yönünde gereği kadar esnetirken, sağ el ile kutu 1’ i gösterilen yönde döndürüp yukarı doğru çekerek kutu 1’in flanş plakasını kutu 2 ‘nin sıyırıcısından kurtarınız.
4. Aynı işemi kutu 2 ve kutu 3 ile tekrarlayarak kayıt koruyucuyu tamamen demonte ediniz.
Montajı;
1. Montaj için kutu 4’ün bir yan kenarını kutu 5 in içine flanş plakası sıyırıcıya dayanacak şekilde geçirin.
2. Kutu 5 ‘i sol el ile gereği kadar esnetirken aynı zamanda kutu 4’ ün flanş plakalı köşesini de şekilde gösterilen C oku yönünün tersine doğru hafifçe döndürüp bastırarak kutu 5 ‘in içine yerleştirin.
3.Aynı işlemi ardagelen kutular içinde tekrarlayın.
